کانکتور فیبرنوری

این مورد را ارزیابی کنید
(3 رای‌ها)
|||| |||| ||||

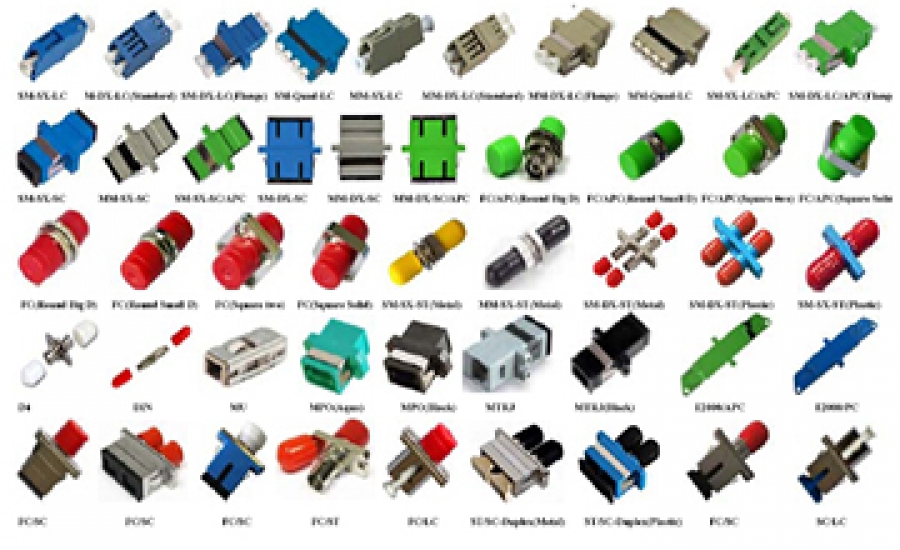

کانکتور فیبرنوری | انواع کانکتور فیبرنوری



این تجهیز برای اتصال کابل فیبر نوری به یکدیگر می‌باشد. این کانکتور در اشکال مختلف وجود دارد، اما کارکرد آن‌ها در کل به یک صورت می‌باشد.

کانکتور قابل‌انتقال توسط کانکتور فیبر امکان‌پذیر می‌باشد. بنابراین کانکتور فیبر به‌صورت عمومی در نقاط انتهایی سیگنال نوری برای بالا بردن انعطاف لازم می‌باشد. به‌عنوان‌مثال کانکتور از فرستنده به پیگ تیل تجهیزات، یا نقاط انتهایی عادی یا زمانی که سیستم مجدداً پیکربندی می‌شود. کانکتور قابل‌انتقال برای آسان نمودن نیازمندی‌های مشتریان توسط سهولت در تغییر پیکر سیستم می‌باشد.



کانکتور پولیش و اپوکسی



کانکتور با نوع اپوکسی و پولیش در اصل برای نقطه انتهایی استفاده‌شده است و همچنین امروزه نیز از آن استفاده می‌شود. این کانکتور انواع زیادی مانند SC، ST، LC، FC، SMA، D4، MT-RJ و MU می‌باشد. برخی از مزیت‌های این کانکتور به‌صورت زیر می‌باشد:

  • استحکام – قابلیت تحمل استرس‌های محیطی و مکانیکی بیشتر

  • سایز کابل – می‌توان از این کانکتور برای هر کابلی با قطر متفاوت استفاده نمود

  • تعداد کانکتور بالا – در یک اتصال می‌توان بین یک کابل تا 24 کابل وجود داشته باشد.



کانکتور پولیش بدون اپوکسی و یا با اپوکسی

مزیت اصلی این کانکتور، متصل شدن آسان آن‌ها می‌باشد. این به معنای درجه مهارت پایین‌تر برای بکار گیری آن‌ها می‌باشد. این کانکتور به دودسته زیر تقسیم می‌شود:

  • کانکتور بدون اپوکسی

  • کانکتور با اپوکسی

فیبر توسط یک مکانیزم کلمپ داخلی فیکس می‌شود و این کانکتور در انواع SC، ST و FC موجود می‌باشد.



کانکتور بدون پولیش و بدون اپوکسی

طراحی ساده و هزینه کم مشخصه این نوع اتصال می‌باشد. درنتیجه هزینه آموزش و نصب آن بسیار کاهش پیدا می‌نماید، در حالی‌ترمیم آن به‌سرعت انجام می‌شود.

این کانکتور در انواع SC، ST، LC، FC و MT-RJ موجود می‌باشد.

کانکتور متعدد، هر دو به‌صورت استاندارد و خصوصی، در زمینه تجهیزات ارتباطات، خطوط داده تلویزیون و کابل و دیگر زمینه‌های صنعتی استفاده می‌شود.

برخی از کانکتور معمول به‌صورت زیر می‌باشد:

  • کانکتور بایونیک

  • کانکتور استاندارد SC

  • کانکتور هسته فروله FC

  • کانکتور  ST

  • کانکتور SMA

  • کانکتور لوسنت LC

  • کانکتور کابل فیبر نوری پلاستیک

  • کانکتور اتصال سیستم مجموعه ESCON

  • کانکتور درگاه داده توزیع فیبر FDDI

  • کانکتور جک نوری

  • کانکتور LX-5

  • کانکتور ولیشن

  • کانکتور MT-RJ

  • کانکتور MU

  • کانکتور MT

  • کانکتور E2000



  • کانکتور فیبر نوری بایونیک (منسوخ‌شده)

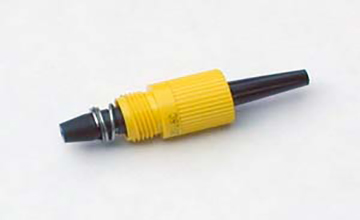

اتصال بایونیک منسوخ‌شده یکی از اولین کانکتور استفاده‌شده در خطوط ارتباطی می‌باشد. این اتصال را می‌توان به‌راحتی با آستین که بر روی اتصال فیبر نوری محکم می‌شود، تشخیص داد. سر نازک این اتصال اجازه می‌دهد تا آستین به‌صورت قابل قبولی متصل شود. کانکتور به‌صورت ایمن توسط حلقه‌های راهنما تعبیه‌شده محکم می‌شود. این آستین بر روی فروله کشیده شده و توسط رزوه به آن پیچ می‌شود.



  • کانکتور فیبرنوری SC

ساده، مستحکم و با هزینه کم، کانکتور SC با استفاده از یک فروله سرامیک تراز کابل فیبر نوری تک را میسر می‌سازد. کانکتور SC با یک‌زبانه قفل کننده ساخته‌شده است. این کانکتور برای اتصالات بسیار زیادی استفاده می‌شود. این کانکتور در چند نوع Simplex، Duplex و Shuttered تولیدشده است.

نوع Simplex

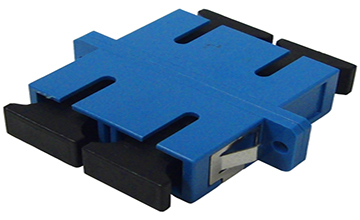

نوع Duplex



  • کانکتور فیبر نوری FC

اگرچه کانکتور FC به‌صورت بسیاری در شبکه فیبر نوری مورداستفاده قرار می‌گرفته است، اما امروزه استفاده از آن کاهش‌یافته است. این کانکتور با استفاده از یک محفظه رزوه‌ای و یک بریدگی برای مشخص نمودن مکان درست کابل فیبر نوری تک‌حالته برای دریافت و ارسال منبع نوری استفاده می‌شود. پس از نصب کانکتور مکان آن ثابت‌شده و دیگر تغییراتی ایجاد نخواهد شد. این کانکتور از یک آستین آهنی برای محکم سازی استفاده می‌نماید.

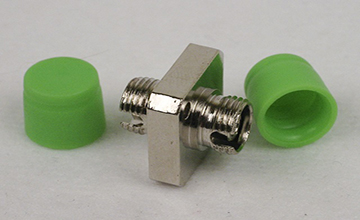

 آداپتور

کانکتور

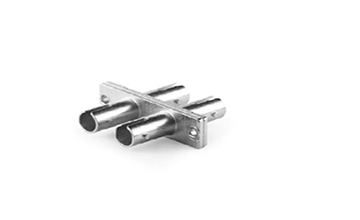

  • کانکتور فیبرنوری ST

کانکتور ST طراحی نیزه گونه‌ای مشابه یک کانکتور BNC طراحی‌شده است. با در نظر گرفتن این مکانیزم، و همچنین بست کابل، اتصال کابل فیبر نوری تضمین می‌شود. این کانکتور در مصارف کابل فیبر نوری تک‌حالته و چندحالته استفاده می‌شود. این کانکتور نیزه شکل و با فنر می‌باشد و یک مکانیزم فشار و چرخش را برای اتصال نیاز دارد. این کانکتور در دو نوع Simplex و Duplex تولیدشده است.

نوع Simplex

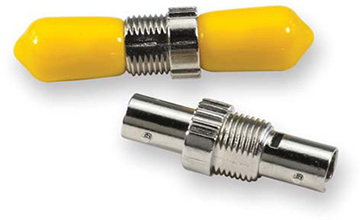

نوع Duplex

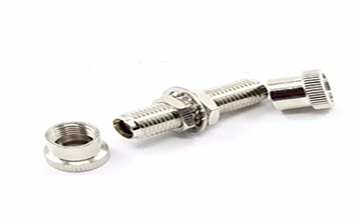

  • کانکتور فیبرنوری SMA

این کانکتور نسخه منسوخ‌شده و جایگزین شده کانکتور ST می‌باشد.

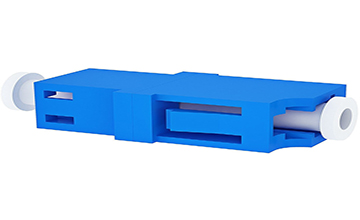

  • کانکتورفیبر نوری LC

کانکتور لوسنت یا همان کانکتور کوچک نام‌برده می‌شود، یک حالت کوچک کابل فیبر نوری می‌باشد که از فروله 1.25 میلی‌متری استفاده می‌نماید. کانکتور LC در سه نوع مختلف تولیدشده است:

  • تک‌حالته LC مدل APC

  • تک‌حالته LC مدل UPC

  • چندحالته LC مدل UPC

این کانکتور در ماژول SFP بیشتر استفاده می‌شود.

نوع Simplex

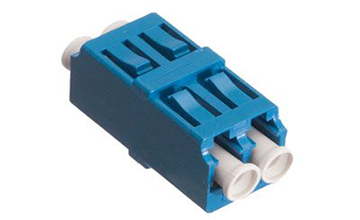

نوع Duplex

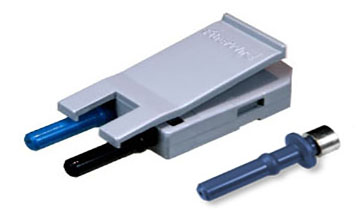

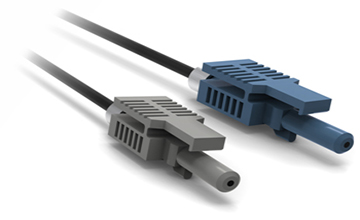

  • کانکتور کابل فیبر نوری پلاستیکی

تعداد کانکتورهای پلاستیکی نسبت به کانکتورهای شیشه‌ای خیلی کمتر می‌باشد. این کانکتور ارزان‌تر بوده و اساساً برای عملکرد آسان طراحی‌شده است. پولیش و اپوکسی برای کانکتورهای پلاستیکی موجود نمی‌باشد. کانکتور پلاستیکی کابل فیبر نوری در دو طراحی استاندارد و خصوصی موجود می‌باشد. اگرچه کانکتورهای SMA و ST برای استفاده شیشه طراحی‌شده است، می‌توان از آن‌ها برای کابل فیبر نوری پلاستیکی نیز استفاده نمود.

آداپتور

کانکتور

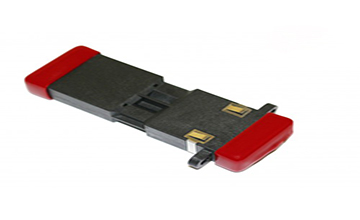

  • کانکتور اتصال سیستم مجموعه­ای ESCON

کانکتور ESCON توسط IBM برای ارتباط میان دستگاه‌های ذخیره پیرامونی و اتصال آن به فریم اصلی شبکه ساخته‌شده است. این کانکتور به‌صورت Half-duplex با استفاده از کابل فیبر نوری می‌باشد.





  • کانکتور درگاه داده توزیع فیبر FDDI

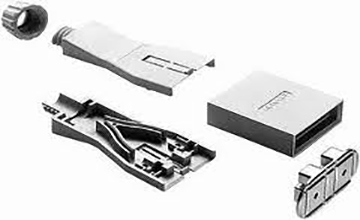

کانکتور FDDI ارائه‌دهنده انتقال داده در سرعت 100Mbps در یک حلقه دوتایی شبکه محلی با محدوده 200 کیلومتر می‌باشد. کانکتور FDDI تجهیزات شبکه را به دیوار متصل می‌نماید. این کانکتور یک فروله 2.5 میلی‌متری دارد که می‌تواند به کانکتور ST و SC تبدیل شود.

 نوع پچ کورد

کانکتور

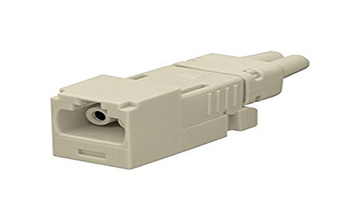

  • کانکتور جک نوری

کانکتور duplex جک نوری همانند سوکت RJ-45 می‌باشد. این کانکتور به‌صورت ST می‌باشد که دو فروله دارد.

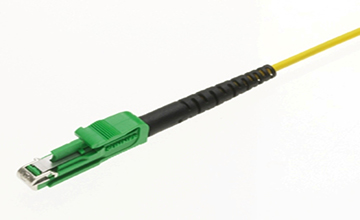

  • کانکتور LX-5

کانکتور LX-5 اراده دهنده چگالی و عملکرد بالا و اتصال با درصد اطمینان بالا به وجود می‌آید. این کانکتور از تکنولوژی شاتر فلزی در یک بسته‌بندی کوچک استاندارد با روله 1.25 میلی‌متری استفاده می‌نماید. این کانکتور برای عملیات CATV و همچنین عملکردهای بالای شبکه اطلاع‌رسانی امروزه استفاده می‌شود. کانکتور LX-5 به علت کوچکی حجم و نگهدارنده فلزی قوی، چگالی بالایی را ارائه می‌دهد. در تلفات 0.1 dB، این کانکتور پایین‌ترین میزان تلفات را به همراه دارد.

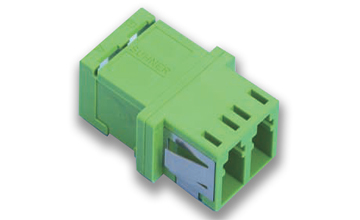

آداپتور Duplex

کانکتور



  • کانکتور ولیشن

کانکتور وولیتون با استفاده از فروله منحصربه‌فرد می‌باشد. ابن کانکتور با استفاده از یک سری به شکل V فیبر نوری Duplex را هم‌تراز می‌نماید.

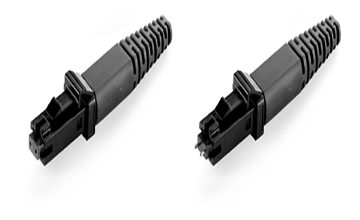

  • کانکتور MT-RJ

کانکتور تک پلیمر Duplex فروله به همراه تراز می‌باشد و به دو صورت نری و مادگی موجود می‌باشد.

آداپتور

کانکتور

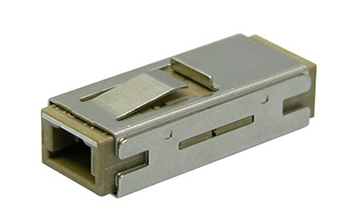

  • کانکتور MU

کانکتور MU به‌صورت زیادی مصرف نشده است و نسل جدید کانکتور مشخص می‌شود. این کانکتور به‌صورت مربعی می‌باشد و با استفاده از مکانیزم فشار و کشش قفل می‌شود. انواع مختلف این کانکتور به‌صورت زیر می‌باشد:

  • تک‌حالته LC مدل APC

  • تک‌حالته LC مدل UPC

  • چندحالته LC مدل UPC

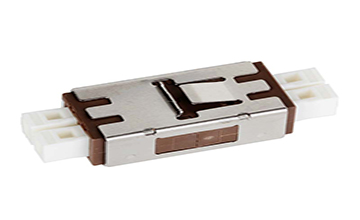

آداپور Simplex

آداپتور Duplex



  • کانکتور MT

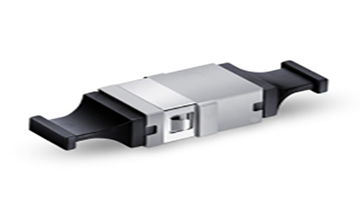

کانکتور MT به‌صورت نواری می‌باشد و شامل 12 فیبر است. از این نوع کانکتور برای کابل‌های صنعتی استفاده می‌شود.



آداپتور

کانکتور

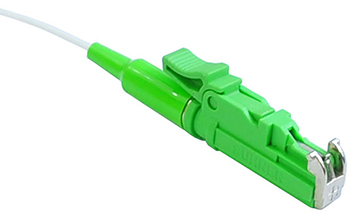

  • کانکتور E2000

در شبکه‌های ارتباطی جدید از کانکتور E2000 استفاده می‌شود. گنجاندن یک شاتر فنری خواص این کانکتور می‌باشد. این فروله را از گردوغبار و خدشه محافظت می‌نماید. به علت استفاده از فروله سرامیک مونوبلوک، مشکلات ضرایب توسعه از بین رفته است. این کانکتور در انواع زیر موجود می‌باشد:

  • تک‌حالته LC مدل APC

  • تک‌حالته LC مدل UPC

  • چندحالته LC مدل UPC

آداپتور

کانکتور



مزیت اصلی این کانکتور افزایش امنیت و عملکرد بالا به دلیل استفاده از مکانیزم شاتر و فروله مونوبلوک می‌باشد. کانکتور E2000 می‌تواند به‌صورت رنگی باشد و همچنین تلفات 0.1 dB آن یکی از پایین‌ترین کانکتورها در صنعت بشمار می‌رود. از این کانکتور می‌توان در تمامی صنایع فیبر نوری استفاده نمود.



صفحه انتهایی قابل‌استفاده

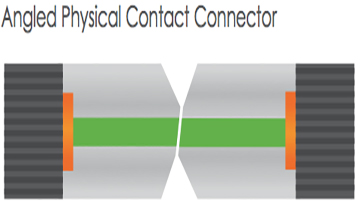

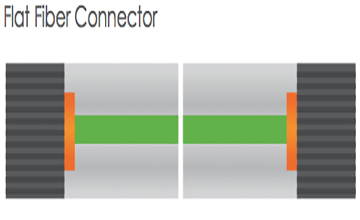

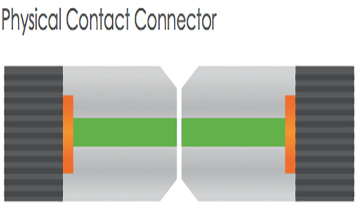

هر کانکتور فیبر نوری صفحه انتهایی متفاوتی را پشتیبانی می‌نماید. انواع صفحات پولیش به‌صورت PC (کانتکت فیزیکی)، UPC (کانتکت فیزیکی بالا) و APC (کانتکت فیزیکی زاویه‌ای) می‌باشد. در برخی از انواع کانکتور بسته به نوع کانتکت و همچنین نوع کانکتور رنگ‌بندی این تجهیزات نیز متفاوت خواهد بود.

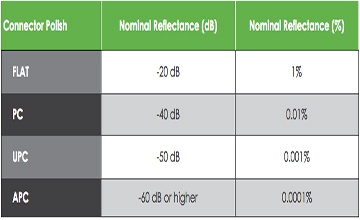

تلفات انواع پولیش انتهایی در جدول زیر نشان داده شده است:
